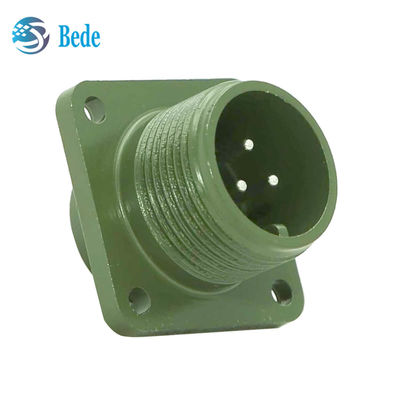

Konektor Bundar Tugas Berat MIL-C-5015 Standar MS-3102 Soket Dudukan Kotak

Konektor Melingkar Tugas Berat MIL-C-5015 Standar MS-3102 Dudukan Kotak

Apa itu konektor MIL-C-5015

  Konektor seri Mil-C-5015 mematuhi standar konektor lingkungan keras AS Mil-C-5015 (GJB600), dengan selubung paduan aluminium berkekuatan tinggi, isolator karet sintetis, sambungan berulir, penentuan posisi penyisipan bergantian, terminal pengelasan dan crimping, desain yang sederhana dan praktis, banyak digunakan dalam mesin dan peralatan industri, konektor lingkungan keras, peralatan pertahanan, kapal, industri otomotif, instrumentasi, motor servo, dll. Konektor seri ini dari BEDE dapat menggantikan produk serupa di Eropa dan Amerika Serikat, seperti seri Amphenol 97, dan dengan harga yang lebih kompetitif.

    MIL-DTL-5015 memiliki kopling berulir dan polarisasi kunci/alur tunggal, mewakili kesederhanaan desain maksimum. Aplikasi mencakup sistem pendukung darat keandalan tinggi dan instalasi di atas kapal laut. Amphenol Industrial Operations memproduksi lima kelas konektor untuk memenuhi persyaratan yang berbeda.
    Penunjukan kelas dan deskripsi singkat tercantum di bawah ini:
A – Selubung Padat – untuk aplikasi umum, non-lingkungan.
C – Bertekanan – untuk digunakan pada sekat bertekanan atau penghalang tekanan; membatasi kebocoran udara terlepas dari jenis dan kelas colokan yang dipasangkan dengannya.
E/F – Tahan Lingkungan dengan Peredam Regangan – dirancang untuk aplikasi di mana konektor akan terpapar kelembaban, getaran, dan perubahan tekanan dan suhu yang cepat.
R – Tahan Lingkungan Ringan – lebih pendek dalam panjang dan lebih ringan daripada kelas E dan F, MS-R menawarkan tingkat keandalan yang tinggi dalam kondisi buruk: direkomendasikan untuk aplikasi desain baru.

    Untuk pertanyaan apa pun, harap beri tahu kami nomor produk dan jumlah yang dibutuhkan seperti yang ditunjukkan pada gambar di bawah ini, dan kami akan memberi Anda harga dan layanan terbaik

Arti Kode Tipe Konektor 5015

MIL-C-5015-MS3100: Dudukan Dinding Penerima dengan flensa persegi

MIL-C-5015-MS3101: Steker Penghubung Kabel

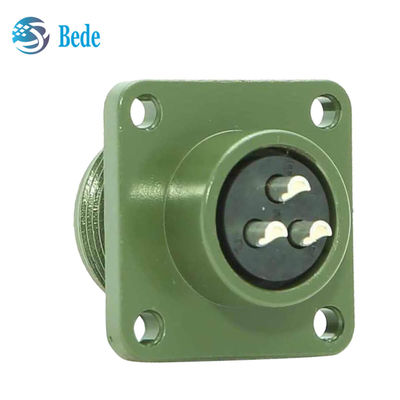

MIL-C-5015-MS3102: Penerima Dudukan Kotak dengan flensa persegi

MIL-C-5015-MS3106: Steker Lurus

MIL-C-5015-MS3108: Steker Sudut 90°

Ukuran MIL-C-5015-3102A

Susunan sisipan konektor MIL-C-5015

Gambar berikut menunjukkan susunan sisipan / nomor kode baris grup lubang dari ukuran selubung 20, dari arah penyisipan pin. Silakan hubungi kami jika Anda memerlukan informasi lebih lanjut.
