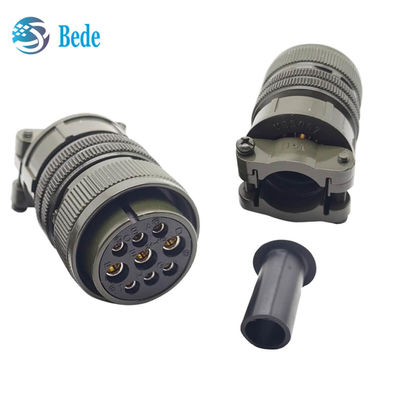

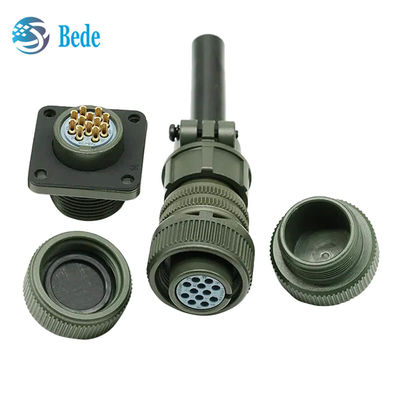

MIL-C-5015-MS3106 Straight Plug Military Circular Connectors IP68 Waterproof
Apa itu MIL-C-5015 konektor
Konektor seri Mil-C-5015 sesuai dengan standar konektor lingkungan keras Amerika Serikat Mil-C-5015 (GJB600), dengan shell paduan aluminium kekuatan tinggi, isolasi karet sintetis, koneksi berujung,posisi penempatan alternatif, terminal pengelasan dan crimping,desain sederhana dan praktis, banyak digunakan dalam mesin dan peralatan industri, konektor lingkungan yang keras, peralatan pertahanan, kapal, industri otomotif,InstrumenKonektor seri ini dari BEDE dapat mengganti produk serupa di Eropa dan Amerika Serikat, seperti Amphenol, dan dengan harga yang lebih kompetitif.
Nama kelas dan deskripsi singkat tercantum di bawah ini:
A Solid Shell untuk aplikasi umum, non-lingkungan.
C. Tekanan untuk digunakan pada dinding bertekanan atau penghalang tekanan; membatasi kebocoran udara terlepas dari jenis dan kelas colokan yang dipasangkan dengan mereka.
E/F Melawan Lingkungan dengan Pencegahan Tekanan dirancang untuk aplikasi di mana konektor akan terkena kelembaban, getaran, dan perubahan tekanan dan suhu yang cepat.
R Ringan lingkungan lebih pendek dalam panjang dan lebih ringan dalam berat daripada kelas E dan F, MS-R menawarkan tingkat keandalan yang tinggi dalam kondisi yang buruk:direkomendasikan untuk aplikasi desain baru.
Untuk setiap pertanyaan, harap beri tahu kami nomor produk dan jumlah yang dibutuhkan seperti yang ditunjukkan dalam gambar di bawah ini dan kami akan memberikan harga dan layanan terbaik
Apa arti kode jenis konektor 5015
MIL-C-5015-MS3100: Pemasangan dinding wadah dengan flange persegi
MIL-C-5015-MS3101: Kabel penghubung colokan
MIL-C-5015-MS3102: Kotak pemasangan wadah dengan flange persegi
MIL-C-5015-MS3106: Colokan lurus
MIL-C-5015-MS3108: 90° sudut Plug
UkuranMIL-C-5015-3106
| Ukuran cangkang |
ΦA |
ΦB |
ΦC |
D |
E |
Benang M |
N benang |
| 8S |
21.43 |
9.3 |
6.41 |
13.49 |
37.3 |
1/2-28 UNEF-2B |
1/2-28 NUEF-2A |
| 10S |
24.61 |
11.17 |
8.21 |
13.49 |
38.88 |
5//8-24 UNEF-2B |
1/2-28 NUEF-2A |
| 10SL |
24.61 |
11.33 |
9.6 |
13.49 |
38.88 |
5/8-24 UNEF-2B |
5/8-24 NUEF-2A |
| 12S |
26.97 |
14.10 |
11.43 |
13.49 |
42.87 |
3/4-20 UNEF-2B |
5/8-24 NUEF-2A |
|
12
|
26.97 |
14.10 |
11.43 |
18.26 |
52.37 |
3/4-20 UNEF-2B |
5/8-24 NUEF-2A |
| 14S |
29.36 |
17.15 |
13.37 |
13.49 |
42.87 |
7/8-20 UNEF-2B |
3/4-20 NUEF-2A |
| 14 |
29.36 |
17.15 |
13.37 |
18.26 |
52.37 |
7/8-20 UNEF-2B |
3/4-20 NUEF-2A |
| 16S |
31.75 |
20.45 |
16.54 |
13.49 |
42.87 |
1-20 UNEF-2B |
7/8-20 NUEF-2A |
| 16 |
31.75 |
20.45 |
16.54 |
18.26 |
52.37 |
1-20 UNEF-2B |
7/8-20 NUEF-2A |
| 18 |
34.13 |
23.62 |
19.72 |
18.26 |
52.37 |
11/4-18 UNEF-2B |
1-20 NUEF-2A |
| 20 |
37.31 |
26.67 |
23.68 |
18.26 |
55.57 |
11/4-18 UNEF-2B |
13/16-18 NUEF-2A |
| 22 |
40.48 |
29.85 |
26.07 |
18.26 |
55.57 |
13/8-18 UNEF-2B |
13/16-18 NUEF-2A |
| 24 |
43.66 |
33.02 |
29.24 |
18.26 |
58.72 |
11/2-18 UNEF-2B |
17/16-18 NUEF-2A |
| 28 |
50.01 |
38.61 |
34.80 |
18.26 |
58.72 |
13/4-18 UNEF-2B |
17/16-18 NUEF-2A |
Pengaturan sisipan konektor MIL-C-5015
Gambar berikut menunjukkan pengaturan sisipan / lubang kelompok baris kode nomor ukuran cangkang 20, dari arah penempatan pin. Silakan hubungi kami jika Anda membutuhkan informasi lebih lanjut.
