Konektor Sirkular 6 Pin WS20 Kabel Ke Kabel Konektor Docking Penerbangan

WS20 6 Pin Konektor Sirkular Kabel Ke Kabel Konektor Penerbangan Konektor Docking

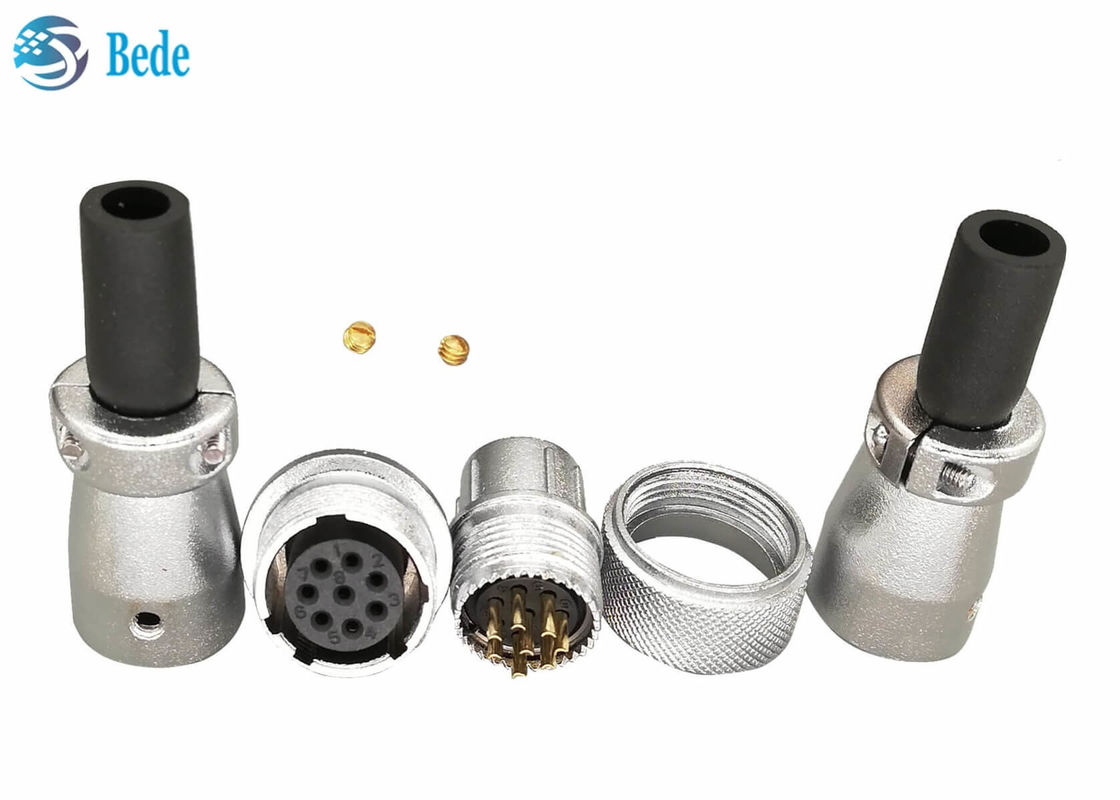

Struktur

1.Housing konektor jantan dengan lengan pelindung kabel karet, bahan rumah adalah paduan seng berlapis krom

2Konektor laki-laki, bahan rumah adalah paduan seng krom dilapisi, pin kontak adalah kuningan dengan dilapisi emas

3.nut untuk mengikat jantan dan betina setelah koneksi

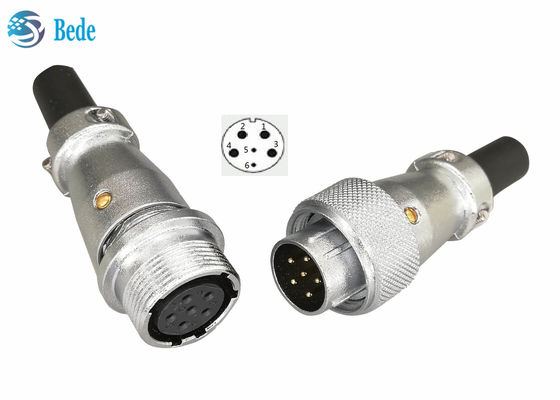

4. konektor wanita, lokasi pin seperti yang ditunjukkan pada gambar, 1 2 3 4 pin dengan arus 25A, pengukur kawat 11AWG, resistensi kontak 1mΩ/pin; 5 6 pin dengan arus 5A, pengukur kawat 18AWG, resistensi kontak 5mΩ/pin;

5.Sleeve dari konektor wanita, bahan adalah paduan seng krom

6.Housing dari konektor wanita dengan lengan pelindung kabel karet, bahan rumah adalah paduan seng berlapis krom

7Kacang tembaga untuk mengikat konektor

Ukuran Produk

Konektor wanita: ΦD=M22 L=52mm Φd max=11.6mm

Konektor laki-laki: ΦD=25,8mm L=49,5mm Φd max=11,6mm

Produk serupa

Halaman ini adalah tentang WS20, WS16, WS24, WS28 pada penjualan juga, seri ini juga termasuk mode panel mount, mode flange persegi, jangan ragu untuk menghubungi kami jika Anda tertarik
