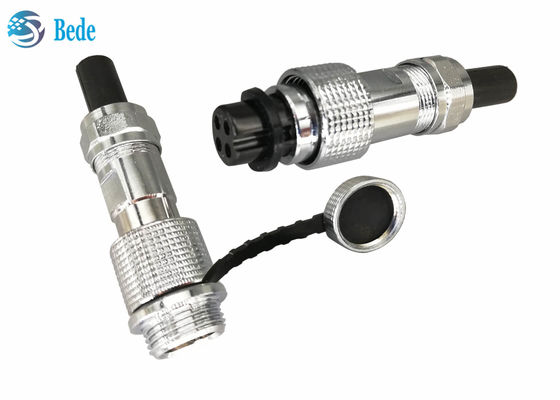

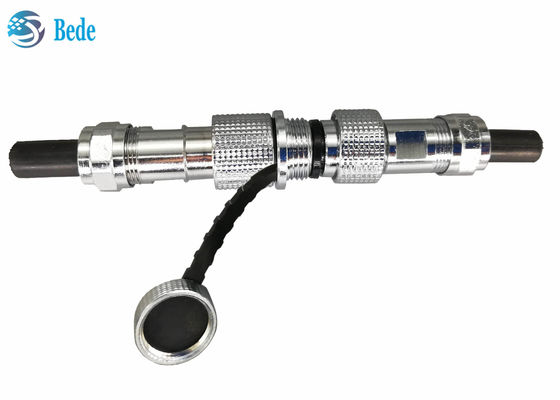

Tembaga Shell M12 Lingkaran Gx12 Konektor Penerbangan IP68 Kabel Untuk Kabel Docking Konektor 2 ~ 7 Pin

Konektor Melingkar M12 Cangkang Tembaga IP68 Konektor Docking Kabel Ke Kabel 2~7 Pin

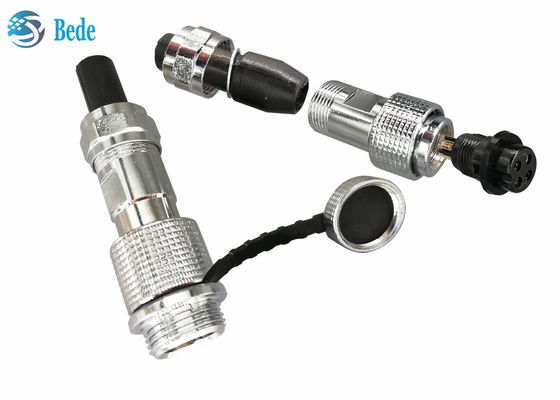

Struktur

1.Rumah konektor jantan, bahan cangkang adalah tembaga berlapis krom

2.Mur dan ring, bahan mur adalah tembaga berlapis krom, bahan ring adalah baja tahan karat

3.O-ring untuk tahan air

4.Konektor jantan, bahan pin kontak adalah kuningan berlapis emas, bahan cangkang adalah tembaga berlapis krom,

5, Tutup pelindung

6.Konektor betina, cangkang bakelit warna hitam dan pin kontak berlapis emas

7.Rumah konektor betina, tembaga berlapis krom

8, Mur, tembaga berlapis krom,  memegang kabel dengan 7&9 bersama  untuk tahan air,

9, Selongsong karet

Pemberitahuan: Sangat penting bahwa semua mur dikencangkan setelah koneksi, jika tidak, efek tahan air dapat terpengaruh secara negatif

Data listrik

Semua akrab

Tentang konektor penerbangan GX16, konektor melingkar M16, jangan ragu untuk menghubungi kami, atau kembali ke katalog produk untuk mengetahui lebih lanjut jika Anda tertarik.

1.Model pemasangan panel-- pemasangan depan

2.Model docking kabel

3.Model pemasangan panel--Pemasangan belakang

4.Model pemasangan panel dengan flensa bundar

5.Model pemasangan panel dengan flensa persegi

6.Model pemasangan panel dengan flensa belah ketupat

7.Model pengelasan PCB dengan pin siku

8.Model pengelasan PCB dengan pin lurus

9.Model pemasangan panel dengan sudut kanan--pemasangan depan

10.Model docking kabel tahan air

11.Model pemasangan panel tahan air

12.Model pemasangan panel dengan sudut kanan--pemasangan belakang
