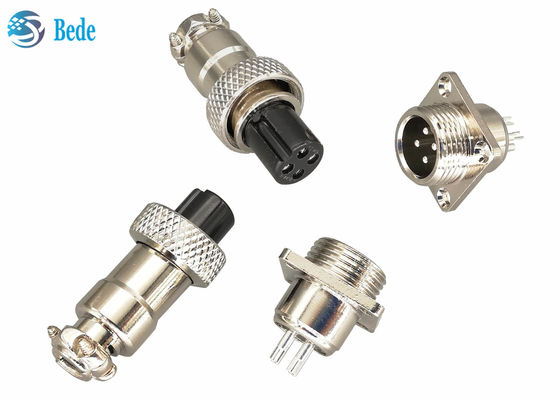

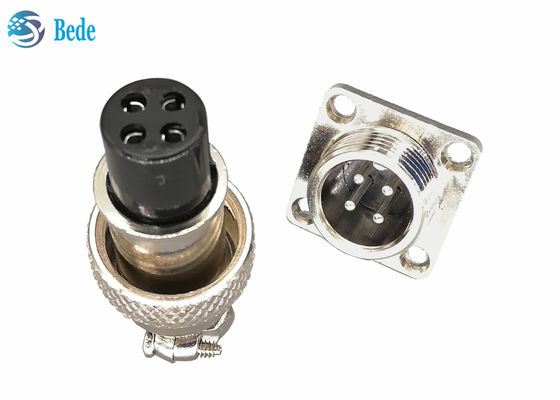

GX16 konektor penerbangan dengan kabel flange persegi untuk panel gaya 2 ~ 10 pin
Sstruktur
1.Kosong konektor wanita, paduan seng dengan nikel
2Nut untuk mengikat wanita dan laki-laki setelah koneksi, paduan seng dan bahan karet
3Konektor wanita, bahan bakar bakar hitam,
4Konektor laki-laki, bahan cangkang adalah paduan seng dengan nikel dilapisi,
5.Pin kontak, material adalah kuningan dengan plat perak
Catatan: datang dengan sekrup, washers, kacang untuk pemasangan flange, panel cutout merujuk pada gambar berikut
Data listrik
| Pin |
2 pin 3 pin |
4pin |
5pin |
6 7 8 9 10 pin |
| arus nominal |
7A |
5A |
5A |
4A |
| tegangan kerja |
200V |
| Resistensi kontak |
3mΩ maksimal |
| Resistensi isolasi |
1500MΩ |
| Tahan tegangan |
1500V |
| Ukuran lubang kontak Φmm |
2.45 |
2.45 |
2.00 |
1.15 |
Semua familiar
Tentang konektor penerbangan GX16, konektor melingkar M16, semua model sebagai berikut, silakan hubungi kami, atau kembali ke katalog produk untuk mengetahui lebih lanjut jika Anda tertarik.
1.Model pemasangan panel-- pemasangan depan
2.Model kabel docking
3Model pemasangan panel - pemasangan belakang
4.Model pemasangan panel dengan flange bulat
5Model pemasangan panel dengan flange persegi
6Model pemasangan panel dengan flange rombus
7.Model pengelasan PCB dengan pin siku
8.Model pengelasan PCB dengan pin lurus
9Model pemasangan panel dengan sudut kanan - pemasangan depan
10.Model kabel docking tahan air
11.Model pemasangan panel tahan air
12Model pemasangan panel dengan sudut kanan - pemasangan belakang
