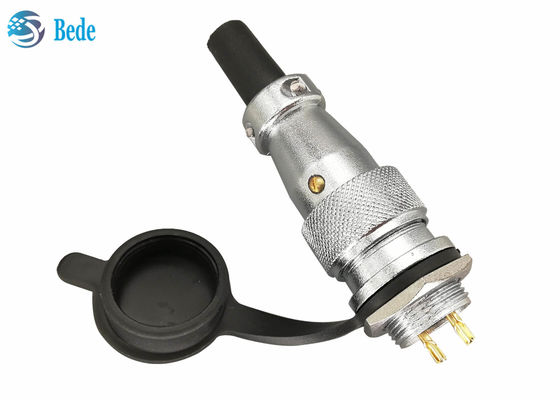

Chrome Plated Zinc Alloy Circular Connector 2 3 4 Pin 10A 500V Dengan Tutup debu

Konektor Panel Pemasangan Konektor Melingkar WS16 2 3 4 Pin 10A 500V Dengan Penutup Debu

Struktur Produk

1. Penutup debu, plastik lunak PVC

2&3, rumah untuk konektor jantan / betina, paduan seng berlapis krom, bahan isolator dalam adalah plastik PPS

4. Mur, bahan paduan seng berlapis krom, digunakan untuk memperbaiki jantan dan betina setelah koneksi

5. Rumah, bahan paduan seng berlapis krom, digunakan untuk memperbaiki ujung jantan dan kabel

6. Selongsong pelindung kabel, plastik lunak PVC, cocok untuk diameter kabel 6mm

7. mur untuk pemasangan panel

8. pin kontak, bahan kuningan berlapis emas

Ukuran Produk

Ujung kabel:   ΦD=21   L=44.8mm   Φd maks=10mm

 Ujung pemasangan panel:   d=M16   D=M18 C_maks= 5mm L= 9.7mm   L1=26 mm   L2= 22mm   B= 21mm

Lubang pemasangan:   Φd=16mm   h=15.4mm

Pemberitahuan

  Standar kami adalah ujung kabel adalah konektor jantan dan ujung pemasangan panel adalah konektor betina, seperti yang ditunjukkan pada gambar A, jika tipe B diperlukan, silakan hubungi kami terlebih dahulu

Data Listrik

Produk Serupa

Halaman ini tentang WS16, WS20, WS24, WS28 yang juga dijual, seri ini juga mencakup mode docking kabel, mode flensa persegi, jangan ragu untuk menghubungi kami jika Anda tertarik
