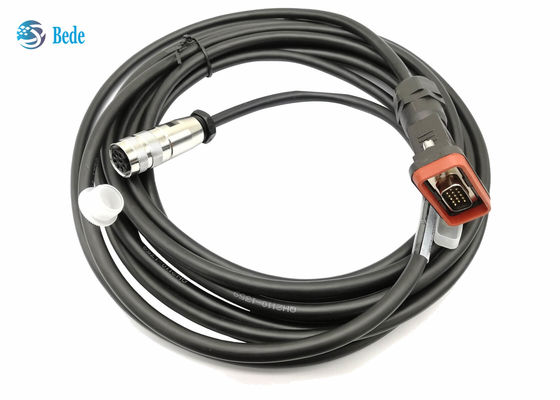

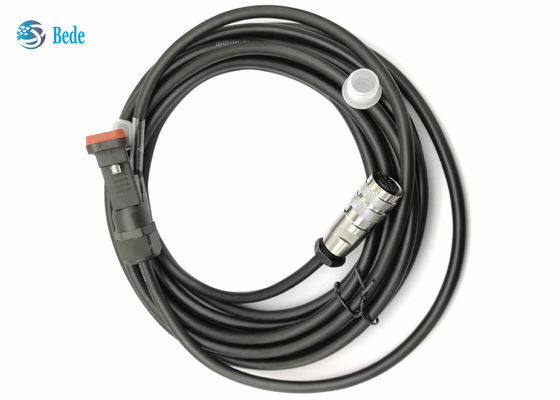

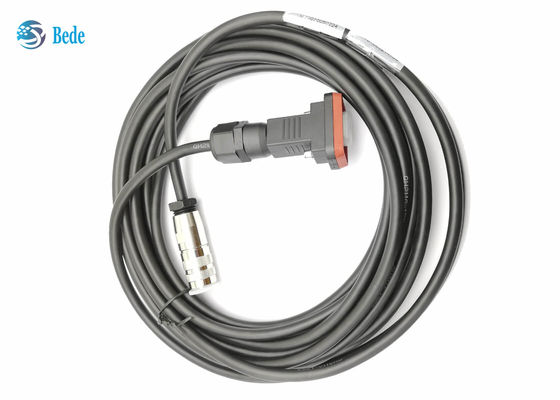

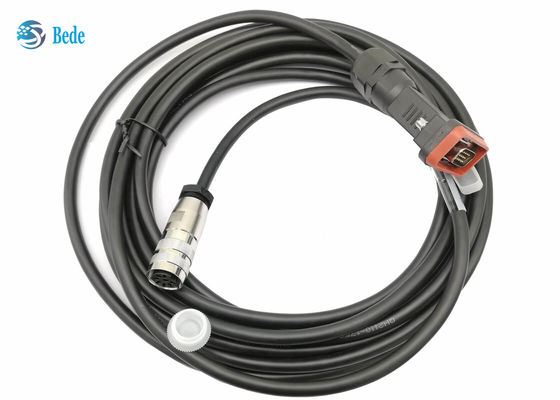

D-Sub 15 Pin Male To AISG 8 Pin Kabel AISG Wanita Untuk Stasiun Basis Antenna

D-Sub 15 pin laki-laki untuk AISG 8 pin perempuan kabel AISG untuk stasiun basis Antenna

Deskripsi

Kabel AISG (Antenna Interface Standards Group) ini digunakan untuk menghubungkan RCU (Remote Control Unit) dan RRU (Remote Radio Units),data pemasangan dan daya ke komponen sistem RET ((Remote Electrical Tilt)Ini banyak digunakan dalam jaringan 3G,4G dan 5G, terutama cocok untuk antena ESC 3G,4G dan 5G, penguat menara dan peralatan stasiun dasar.

Keuntungan

• Panjang dapat disesuaikan untuk memenuhi persyaratan yang berbeda dari pembeli
• Cocok untuk lingkungan yang kompleks dengan stasiun basis antena,-40°C ~ +85°C
• Tahan UV, cocok untuk lingkungan luar jangka panjang
• Kelas tahan api sesuai dengan UL94-V0
• Konektor berkualitas tinggi, kehidupan kawin lebih dari 500 kali
• Tidak ada fenomena abnormal dalam tes semprotan garam 168H

Data listrik

Tentang kabel:

1. Kabel 4 inti, diameter 8 mm, dengan lapisan pelindung paduan Aluminium-Magnesium, cakupan lebih dari 85%
2. Konduktor dalam adalah kawat tembaga kaleng yang memiliki konduktivitas listrik yang baik
3. Parameter kabel umum adalah seperti yang ditunjukkan dalam gambar di bawah ini, itu adalah2 x 0,75 mm2(20 AWG) bergelombang (kekuatan) 2 x 0,25mm2(23 AWG) twisted pair (data) 6 kabel konduktor 7mm (0,26 inci) diameter
4. kami juga menyediakan kabel standar rendah lainnya untuk mengurangi biaya:2 x 0,41 mm2(21AWG) bergelombang (kekuatan) 2 x 0,21mm2(24 AWG) pasangan bengkok (data) 6 kabel konduktor 7mm (0,26 inci) diameter
5. tentang jaket luar kabel, ada bahan PU atau PVC untuk pendapat Anda,kinerja PU lebih baik dan harga PVC lebih rendah

Tentang konektor:

1.   Penugasan pin sesuai dengan spesifikasi AISG.
2. Tata letak pin betina didasarkan pada DIN EN 61076-2-106:2012-04 versi 08-a. Pin betina 2, 4 dan 8 tidak digunakan untuk aplikasi AISG,tetapi harus dijamin bahwa konektor jantan yang terisi penuh sesuai dengan DIN EN 61076-2-106:2012-04 varian 08-a dapat dicolok.
3. Pin 1 tidak digunakan untuk konstruksi baru, hanya diperlukan untuk menjaga kompatibilitas dengan versi lama.
4. Untuk informasi lebih lanjut lihat AISG C485 V1.1
