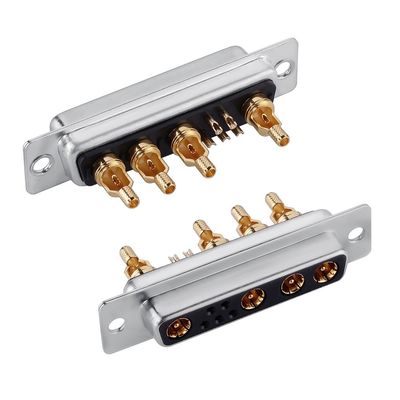

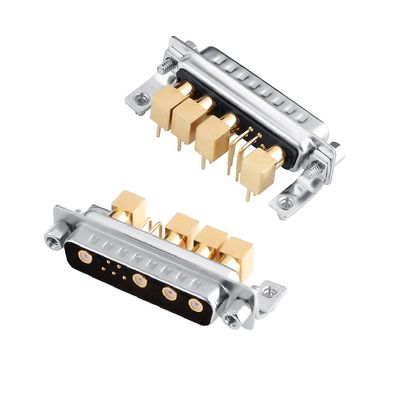

D-Sub Mixed Coaxial Connector RF / Power Righ Angle Conecector 9W4 untuk PCB

D-Sub Mixed Coaxial Connector RF / Power Righ Angle Conecector 9W4 Untuk PCB

Fungsi dan penggunaan


Konektor DB campuran 9W4 ini memiliki 5 pin daya dan 4 pin sinyal, digunakan di militer, otomatisasi, robotika, dan bidang lainnya

Bahan dan kinerja

1. Semua pin kontak adalah kuningan yang diolah dan dilapisi emas sepenuhnya, dengan konduktivitas yang baik dan resistensi kontak yang sangat rendah
2. Isolator terbuat dari plastik PBT hitam dengan 30% serat kaca, rating api memenuhi UL -94 -V0
3. Kerang terbuat dari kuningan, dilapisi nikel untuk memberikan efek tahan karat dan penampilan yang indah

Listrik danMesinKarakteristik

1. Rating arus kontak daya tinggi: 10, 20, 30 atau 40 Ampere
2. Tegangan kerja: 300V
3. High Power Contact Resistance: 10 milliohm maksimum
4. Tegangan tahan dielektrik: 1000 VAC selama 1 menit
5. Resistensi isolasi: minimal 2000 kOhms
6. Suhu nominal: -55°C sampai +125°C
7. Frekuensi radio: 0 ~ 3GHz
8. Kekuatan sisipan: 0,2 ~ 2 N / pin untuk pin daya, dan 2 ~ 7 N / pin untukPin Frekuensi Radio
9. Kekuatan ekstraksi:0.2N/pin untuk pin daya, dan 0.5N/pin untukPin Frekuensi Radio
10. Daya tahan: 500 siklus

Rincian ukuran produk dan tata letak lubang PCB adalah seperti yang ditunjukkan di bawah ini
